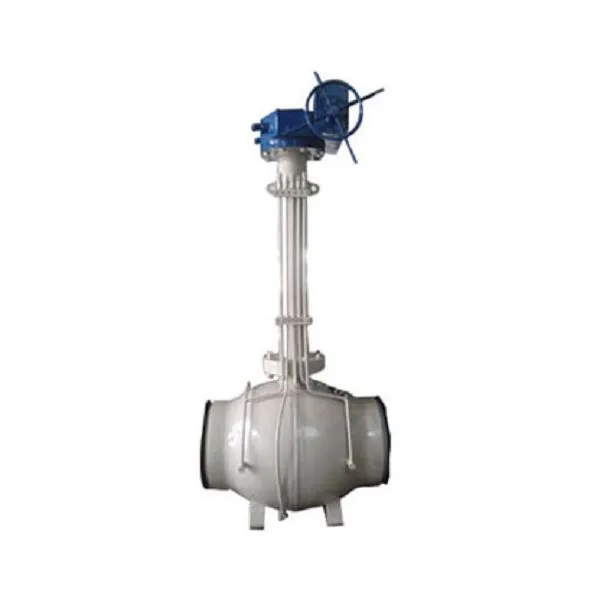

Ruční plně svařovaný kulový ventil

Co je plně svařovaný kulový ventil?

Plně svařovaný kulový ventil je široce používán v různých oblastech. Jeho vynikající kvalita a vysoká stabilita výkonu jsou mimo dosah běžných kulových kohoutů z lité oceli. Jeho životnost je mnohem delší než u kulových kohoutů z lité oceli. Plně svařovaný kulový ventil je široce používán v městském plynu, městském vytápění, petrochemii, stavbě lodí, oceli, regulačních stanicích, elektrárnách a dalších druzích potrubních zařízení. Celosvařovaný kulový kohout lze provozovat a používat spolehlivě po dlouhou dobu. Vyžaduje údržbu a snadno se instaluje. Instalace ventilu je pohodlnější. Plně svařovaný kulový kohout je vhodný pro potrubí třídy 150-class600 a pn16-pn40, která se používají k přerušení nebo připojení média v potrubí. Jízdní režim plně svařovaného kulového ventilu je manuální, šnekový převod, pneumatický nebo elektrický. Plně svařený kulový kohout je obecně spojen svařováním na tupo.

Konstrukce a pracovní mechanismus ručních kulových kohoutů

• Těleso ventilu

Tělo ventilu, obvykle vyrobené z materiálů, jako je nerezová ocel, mosaz nebo litina, slouží jako primární konstrukce, která drží všechny součásti pohromadě. Obsahuje porty pro vstup a výstup tekutiny a bezpečně zapouzdří kouli a další vnitřní části.

• Míč

Srdcem kulového ventilu je kulovitá koule, obvykle vyrobená z materiálů, jako je pochromovaná mosaz, nerezová ocel nebo PVC. Kulička má ve svém středu díru (vývrt), která umožňuje nebo brání proudění tekutiny, když je vyrovnána nebo rotována kolmo k potrubí.

• Dřík ventilu

Dřík ventilu spojuje kouli s externím pohonem nebo rukojetí. Funguje jako otočný článek, který usnadňuje pohyb koule v těle ventilu.

• Sedadla a těsnění

K zajištění těsného utěsnění a zabránění úniku používají kulové ventily sedla a těsnění kolem povrchu koule. Materiály použité pro tyto součásti závisí na kapalině, se kterou se manipuluje, a na teplotních a tlakových podmínkách.

• Pohon

Pohon slouží jako externí ovládací mechanismus pro kulový kohout. Může být ve formě páky, ručního kola, pneumatického pohonu nebo elektromotoru, což umožňuje snadnou manipulaci s polohou míče.

• Ukončit připojení

Kulové kohouty se dodávají s různými koncovými připojeními, aby vyhovovaly různým aplikacím. Mezi běžné typy patří závitové, přírubové nebo přivařované konce

Výhody instalace ručních plně svařovaných kulových ventilů

• Provoz ventilu bez úniku

Tento typ těla kulového ventilu je plně svařovaný, což snižuje počet potenciálních netěsností. Ve skutečnosti může být vnější únik v mnoha případech prakticky eliminován. Obklopením ventilu svařenými kovy namísto plastových těsnění se stanou odolnějšími a je méně pravděpodobné, že v průběhu času vzniknou netěsnosti.

• Široký rozsah tlaku a teploty

Díky sedlu ventilu tvořenému karbonizovaným teflonovým těsnicím kroužkem a pružinou jsou plně svařované kulové ventily vysoce adaptabilní na změny tlaku a teploty, což znamená, že nedojde k žádnému prokluzování nebo problémům s výkonem v rámci specifikovaných teplotních a tlakových rozsahů. Díky této kvalitě jsou tyto specializované kulové ventily neuvěřitelně univerzální.

• Špičková výroba a zajištění kvality

Každá plně svařená koule kulového ventilu je sledována a měřena pokročilým počítačovým skenerem, který detekuje i nepatrné nedokonalosti během výrobního procesu. Když je nalezena vzácná závada, vrací se do obrobny, kde je problém opraven nebo je koule recyklována.

• Plně svařované kulové kohouty s částečným uhlíkovým těsněním

Plně svařované kulové ventily jsou konstruovány s těsnicími kroužky PCTFE, které obsahují 25 % uhlíku nebo více, což zajišťuje úplnou těsnost. Tento pokročilý materiál poskytuje pevnost a tuhost, přičemž si zachovává svůj tvar i přes vystavení chemikáliím.

• Přímo zakopané kulové ventily

Svařované sanitární kulové kohouty mohou být přímo zakopány pod zem. Není potřeba stavět velkou ventilovou studnu; potřebujete pouze malou mělkou studnu, která výrazně šetří náklady na stavbu a čas.

• Nastavitelná výška dříku ventilu a délka těla ventilu

Podle konstrukčních a konstrukčních požadavků potrubí lze délku tělesa ventilu a výšku dříku ventilu upravit podle vašich požadavků. Díky této flexibilitě jsou plně svařované kulové ventily extrémně univerzální, protože je můžete instalovat na více místech s různými požadavky.

Výrobní proces ručního kovaného kulového ventilu

Když potřebujete kovaný kulový ventil, výrobní proces funguje trochu jinak než u litých kulových ventilů. Stejně jako u litých ventilů začíná výroba kovaných ventilů návrhem a konstrukcí ventilu. Můžete si vybrat mnoho různých designových faktorů, aby vyhovovaly vašim potřebám. Náš tým vytváří kované kulové kohouty v řadě velikostí, tlakových tříd, slitin a sestav. Například si můžete objednat naše ručně kované kulové kohouty ve velikostech od ½" do 20" a třídách od 150# do 4500# ANSI.

Po dokončení návrhu ventilu zahájí naši odborníci proces výroby. Kování ventilů zahrnuje tvarování kovových součástí mechanickými silami, často pomocí tepla, aby byla ocel poddajnější. Těla ventilů a vnitřní součásti jsou kované, aby poskytovaly silné, odolné a spolehlivé ventily pro vaši aplikaci.

Během procesu kování obvykle kov zahříváme a poté jej stlačujeme, ohýbáme a tvarujeme tak, aby odpovídal konstrukci kovaného kulového ventilu pomocí zápustkového kovacího stroje. Forma pomáhá formovat kov do specifického tvaru, zatímco stroj vyvíjí tlak, aby přinutil kov do správného tvaru. U větších ventilů možná budeme muset svařit různé součásti. V některých případech může náš tým také obrábět součásti, aby se zlepšil tvar. Naši odborníci na ventily mohou také povrchy ošetřit speciálními nátěry na základě vašich potřeb. Jakmile jsou všechny součásti správně vykovány a tvarovány, je ventil sestaven, zkontrolován a testován, aby byla zajištěna kontrola kvality.

Často kladené otázky oRuční plně svařovaný kulový ventil a ručně kovaný kulový ventil

• Co je to kovaný ventil?

Kovaný ventil je vyroben kovacím způsobem. Zahrnuje zahřívání kovu, dokud nezměkne, a poté pomocí mechanických sil vytvarovat kov do požadovaného tvaru. Vady kování zahrnují přesahy, studené uzávěry, praskliny a vměstky.

Kované ventily se obecně používají na malých, vysoce kvalitních potrubích. Jejich cena je vyšší než u těch vyrobených litím. Kování je obecně lepší volbou pro velké velikosti, protože velké odlitky mohou mít za následek další únikové cesty. Kované ventily jsou ideální pro vysokoteplotní aplikace. Jsou méně náchylné k tepelné únavě a jsou pevnější než jiné typy ventilů.

Kované ventily začínají stejným způsobem jako lité ventily: roztavený kov se nalévá do ingotu nebo formy. Kované ventily mají zvýšený výkon v náročných provozních a vysokoteplotních aplikacích. Mnoho ventilů má však přísné požadavky na materiály, výrobní procesy a zkušební postupy. Kovaný ventil odolá namáhání při vysokoteplotních aplikacích a vysokém tlaku, aniž by byla ohrožena jeho integrita.

Kované materiály mají lepší odolnost proti korozi a pevnost v tahu než lité. Čím vyšší je pevnost v tahu ventilu, tím lépe odolává kolísání vysokého tlaku a teploty. Kované ventily jsou odolnější, což znamená, že vydrží déle.

• Jaký je rozdíl mezi odlévacími a kovacími ventily?

Na rozdíl od litých ventilů výroba kovaných ventilů vyžaduje tvarování kovů nebo slitin v pevné formě. K dosažení tohoto cíle poskytují průmyslové nástroje kompresní tlak k ohýbání materiálu, zatímco matrice obvykle slouží při tvarování a řezání na konkrétní součásti ventilu.

• Jaký je proces kování kulového kohoutu?

Kování je výrobní proces zahrnující tvarování kovu pomocí kladiva, lisování nebo válcování. Tyto tlakové síly jsou dodávány pomocí kladiva nebo matrice. Kování je často kategorizováno podle teploty, při které se provádí - kování za studena, za tepla nebo za tepla. Kovat lze širokou škálu kovů.

• Jak se vyrábí kovaný kulový kohout?

Pokud vaše průmyslová aplikace zahrnuje vysoké tlaky, vysoké tlaky a další náročné podmínky, může být kovaný kulový ventil vhodnější pro vaše potřeby. Kovaný ventil je vyroben jinak než mnoho jiných typů kulových ventilů, které jsou obvykle odlévány.

• Co je to kovací kulový ventil?

Produktová řada Forging Floating and Trunnion Ball Valve zahrnuje prémiové funkce a speciální možnosti, které poskytují výkon a dlouhou životnost v nejnáročnějších aplikacích. Všechny návrhy jsou schváleny pro požární zkoušky a připraveny k aktivaci. Kované kulové ventily jsou k dispozici také v provedeních Double Block & Bleed a ve vlastních konfiguracích, jako je kryogenní prodloužená kapota nebo se speciálním ovládáním.

• Jaké jsou typy kulových ventilů?

Existují čtyři obecné typy kulových ventilů: plný port, standardní port, redukovaný port a v port. Kulový ventil s plným portem má příliš velkou kouli, takže otvor v kouli má stejnou velikost jako potrubí, což vede k nižším ztrátám třením.

• Proč je odlitek slabší než kovaný?

Při kování se kov buší a deformuje, ale tok zrna zůstává nepřerušený, což mu umožňuje zachovat si svou pevnost. Při odlévání se kov roztaví, což naruší tok zrna a způsobí, že kov ztratí část své původní pevnosti, jakmile ztuhne.

• Proč praskají kulové ventily?

Kulový ventil, který je v zavřené poloze, je zvláště náchylný k prasknutí, když voda uvnitř zamrzne. Je to proto, že vnitřek koule uvnitř těla ventilu je vyhloubený. V zavřené poloze voda uvnitř koule ventilu směřuje přímo k vnějším stranám těla ventilu. Když voda uvnitř koule zamrzne a roztáhne se, tlačí na tělo ventilu a praská.

• Co znamená plně svařovaný?

Celoprofilové svařované rámy, nazývané také "kontinuálně svařované" nebo "plně svařované", rohové/obvodové spoje mají všechny prvky rámového prvku souvisle svařené, včetně podhledů, dorazů, polodrážky, čel a vrátek.

• Co myslíš tím svařovaným?

Svařování je proces tavení dvou nebo více částí pomocí tepla, tlaku nebo obojího. Často se provádí na kovu, termoplastech a dokonce i na dřevě. Výsledný spoj je známý jako svařenec a spojené části jsou známé jako základní materiál.

• Co je plně svařovaný ventil?

Plně svařovaný ventil je navržen s plně svařeným a kovaným tělem pro snížení hmotnosti a zvýšení pevnosti při současném odstranění několika potenciálních netěsností. Používají se k připojení a uzavření průtoku média v mnoha různých potrubních systémech.
